[ Servicio ]

LGA Contra Incendios · Seguridad contra incendios

Monitores industriales contra incendios: caudal para patio de tanques y zona de proceso

Monitores fijos y portátiles EXM2 para riesgo de planta en Querétaro: el caudal que una manguera de brigada no sostiene, con estudio de presión propio.

Línea
EXM2 (Elkhart Brass, declarado)
Modalidad
Fijo de anillo o portátil
Plaza
Querétaro y corredor industrial

[ 01 — El servicio ]

Monitores industriales contra incendios

Seguridad contra incendios / Querétaro

Una manguera de brigada la sostiene una persona, y una persona sostiene un caudal limitado. Cuando el riesgo es una planta, un patio de tanques o una zona de proceso, ese caudal se queda corto frente a lo que hace falta para controlar el fuego desde una distancia segura. Los monitores contra incendios resuelven eso. Entregan un caudal muy superior, fijos en batería de anillo alrededor de un riesgo concentrado o portátiles para reubicar según dónde esté el foco. Declaramos distribución de la línea EXM2 de Elkhart Brass, y la instalación no sale de un catálogo: sale de la presión real que tiene tu red.

Cotizar por WhatsApp Ver la ficha de la empresa →

[ Qué se entrega ]

  • 01 Memoria técnica de presión y caudal disponibles en el punto de conexión
  • 02 Cálculo de alcance y número de posiciones necesarias para cubrir el riesgo
  • 03 Plano de ubicación de monitores y del anillo de cobertura
  • 04 Ficha técnica del monitor EXM2 instalado, con capacidad declarada
  • 05 Registro de la prueba de funcionamiento con presión, caudal y alcance medidos
  • 06 Constancia de capacitación de operación para el personal del sitio
  • 07 Programa de mantenimiento e inspección periódica del equipo

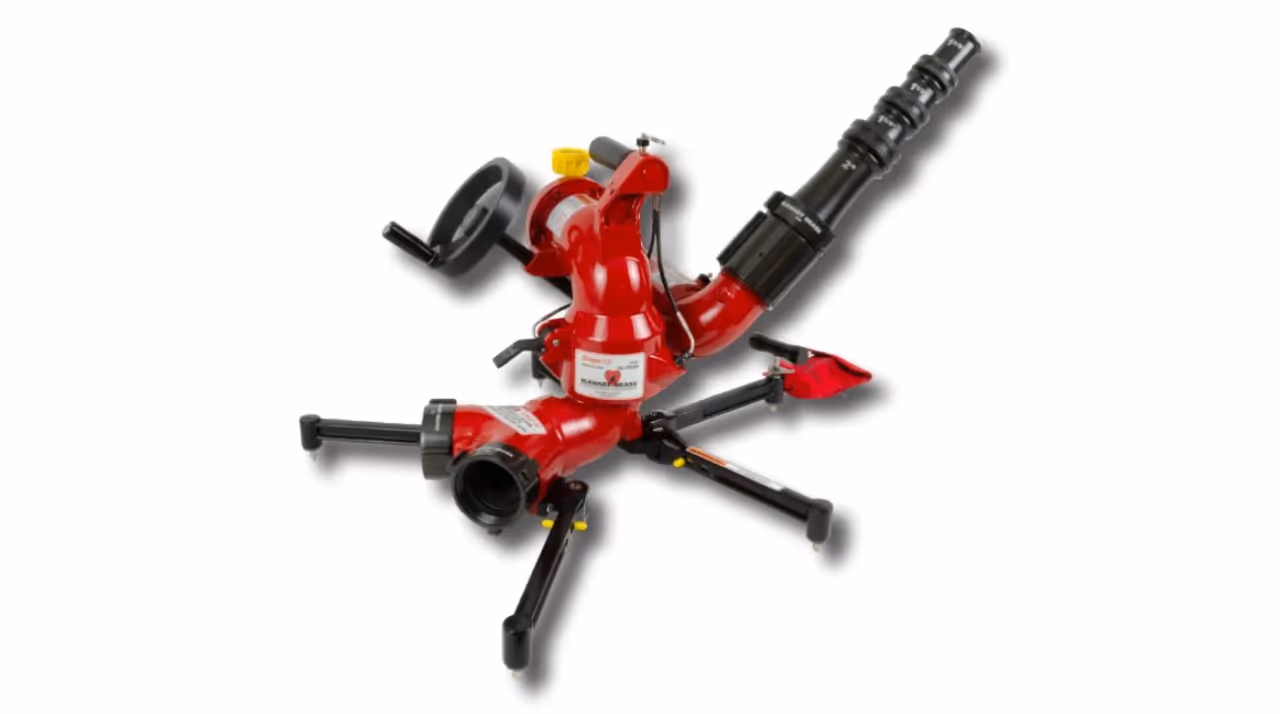

Monitor contra incendios de uso industrial para instalación fija
Monitor contra incendios de uso industrial para instalación fija
Monitor contra incendios de uso industrial para instalación fija

[ 02 — Qué incluye ]

07 puntos

Qué trae instalar un monitor, más allá del equipo

01 Medición de la presión real disponible
Antes de recomendar un monitor se mide, con manómetro, la presión que hay en el punto de conexión propuesto. No la que dice la memoria de diseño del inmueble, la que hay hoy.
02 Cálculo de alcance por posición
Cada monitor tiene un alcance efectivo que depende de la presión, el diámetro de boquilla y el ángulo de descarga. Se calcula si desde la posición prevista se cubre todo el riesgo o si hace falta una segunda posición para cerrar el anillo.
03 Selección entre agua y agua-espuma
Si el riesgo incluye hidrocarburos, el monitor necesita capacidad de proporcionar espuma con el equipo correcto, no una manguera de agua sola apuntando al tanque equivocado.
04 Instalación fija con anclaje estructural
El monitor fijo se ancla a la estructura que va a soportar el empuje del chorro a plena presión, no a un poste que alguien puso ahí porque quedaba cerca de la toma.
05 Monitor portátil con base y manguera de succión
Para riesgos que cambian de posición o que no justifican una instalación permanente, el equipo portátil se entrega con la base, la manguera de succión o de conexión a hidrante y el anclaje temporal que evita que se desplace al abrir la válvula.
06 Prueba de funcionamiento documentada
El monitor se prueba a la presión real de operación, no en vacío. Queda registrada la presión de prueba, el caudal medido y el alcance obtenido, con fecha y responsable.
07 Capacitación de operación bajo presión
Un domingo de mantenimiento, alguien abre la válvula del monitor por primera vez. El chorro empuja el equipo hacia atrás porque nadie le explicó que hay que fijar el brazo antes de abrir a plena presión. Esa instrucción se da antes de entregar el equipo, no después del susto.

[ 03 — Modalidades ]

04

Fijo, portátil o algo intermedio, según el riesgo

01

Monitor fijo de anillo

Varios monitores fijos alrededor de un riesgo de alto valor. Tanque, esfera de almacenamiento o área de proceso queda cubierta desde distintos ángulos, de modo que un solo punto de conexión inutilizado no deja el riesgo sin cobertura.

02

Monitor portátil

Se traslada según dónde esté el foco. Alimenta de manguera de succión o de un hidrante cercano, y se ancla en el sitio antes de operar. Rinde en riesgos que no justifican una instalación permanente.

03

Monitor de control remoto

Para zonas de acceso restringido durante el incidente, el monitor se opera a distancia. Es la opción cuando acercarse al punto de descarga implica exposición directa al fuego.

04

Monitor con capacidad agua-espuma

El mismo cuerpo del monitor, con el proporcionador correcto, entrega agua o espuma según el tipo de riesgo. Es la versión que corresponde a un patio con hidrocarburos.

[ 04 — Para quién ]

Sitios donde una manguera de brigada ya no alcanza

El dispositivo cambia según el inmueble: no es lo mismo un acceso residencial que un andén de carga. La consigna se escribe para el sitio, no en general.

01 Patio de tanques de almacenamiento
El riesgo concentrado clásico para un anillo de monitores. Varios puntos fijos cubriendo el mismo tanque desde ángulos distintos, calculados para que ninguno quede sin respaldo.
02 Zona de proceso en planta química
Reactores, líneas y equipo de proceso con riesgo de fuego de líquidos inflamables. El monitor con capacidad de espuma suele ser la opción, no el agua sola.
03 Nave industrial con riesgo concentrado de alto valor
Maquinaria, materia prima o producto terminado en un solo punto de la nave, donde una pérdida por incendio pesa mucho más que en el resto del inmueble.
04 Terminal de carga y descarga de líquidos
El momento de mayor riesgo suele coincidir con la operación de trasvase. Un monitor portátil que se posiciona junto al punto de carga cubre justo esa ventana.
05 Instalación que ya tiene red contra incendio de alta capacidad
Cuando el inmueble ya cuenta con una red que entrega el caudal necesario, el monitor es la pieza que falta para aprovecharla en un riesgo concentrado. No hace falta rehacer la red completa.

[ 05 — Cómo se implementa ]

06 pasos

Del levantamiento del riesgo a la prueba de funcionamiento

  1. 01

    Levantamiento del riesgo y ubicación de puntos críticos

    Se identifica qué tanque, qué área de proceso o qué zona de la nave concentra el mayor riesgo, y desde dónde se podría atacar un incendio ahí sin exponer a nadie.

  2. 02

    Medición de presión y caudal disponibles

    Con manómetro, en el punto de conexión real. Es el dato que decide qué monitor tiene sentido instalar, no al revés.

  3. 03

    Cálculo de alcance necesario

    Se determina cuántas posiciones hacen falta para cubrir el riesgo completo desde una distancia segura, considerando el viento dominante del sitio.

  4. 04

    Selección del monitor

    Fijo o portátil, agua o agua-espuma, según lo que arrojó el levantamiento. No se parte de un modelo preferido y se ajusta el sitio a él.

  5. 05

    Instalación o anclaje

    El fijo se ancla a la estructura que va a soportar el empuje del chorro. El portátil se entrega con base y sistema de anclaje temporal.

  6. 06

    Prueba de funcionamiento y entrega

    Prueba a presión real, con caudal y alcance medidos y registrados, y capacitación de operación para quien va a usarlo.

[ 06 — Errores frecuentes ]

08

Lo que falla cuando el monitor se elige por catálogo

01 Instalar sin verificar la presión real
La memoria de diseño del inmueble dice una presión y la red entrega otra, casi siempre menor por años de uso, fugas o cambios en la red. El monitor que funciona en el papel no funciona en la válvula.
02 Subestimar el alcance necesario
Un monitor que no llega a cubrir todo el riesgo desde una posición segura obliga a acercarse justo cuando más lejos se necesita estar.
03 No considerar el viento dominante
El chorro se desvía con el viento del sitio, no con el viento del catálogo. Una posición que funciona en un plano sin viento puede quedar corta en la operación real.
04 Mezclar agua y espuma sin el proporcionador correcto
En riesgo de hidrocarburos, agua sola dispersa el combustible en vez de sofocarlo. El proporcionador de espuma no es un accesorio opcional en ese escenario, es el equipo.
05 Monitor portátil sin anclaje adecuado
El empuje del chorro a plena presión desplaza un equipo mal anclado. Un monitor que se mueve solo, a mitad de la operación, deja de apuntar donde hacía falta.
06 Elegir el monitor por catálogo, no por sitio
Dos patios de tanques con el mismo volumen pueden tener presiones de red completamente distintas. El mismo modelo de monitor no sirve igual en los dos.
07 No capacitar a quien lo va a operar
El equipo instalado y probado no sirve de nada si la primera vez que alguien abre la válvula es durante la emergencia. Fijar el brazo, anticipar el retroceso y saber cerrar se enseña antes.
08 Dejar puntos ciegos en el anillo
Un anillo de monitores con un ángulo sin cubrir es un anillo a medias. El cálculo de posiciones tiene que cerrar el círculo completo alrededor del riesgo, no aproximarlo.

Cuando la manguera de brigada ya no alcanza

Una persona sostiene un caudal limitado con una manguera. En un incendio doméstico o de oficina, ese caudal suele bastar. En una planta, un patio de tanques o una zona de proceso, el riesgo concentrado exige mucho más de lo que un brazo humano puede sostener durante el tiempo que tarda en llegar apoyo externo. Ahí es donde entra el monitor.

Un monitor contra incendios es, en esencia, una manguera fija o portátil con un caudal muy superior, montada sobre un cuerpo que soporta el empuje del chorro sin que nadie tenga que sujetarlo. Declaramos distribución de la línea EXM2 de Elkhart Brass para esta línea de producto.

Fijo, portátil, y la decisión entre uno y otro

El monitor fijo va anclado de forma permanente, alimentado de una red con presión propia, y suele instalarse en batería de anillo alrededor de un riesgo concentrado: varios puntos cubriendo el mismo tanque o la misma esfera desde ángulos distintos, para que la falla de un punto de conexión no deje el riesgo sin cobertura.

El portátil se traslada. Se alimenta de manguera de succión o de un hidrante cercano, y se ancla en el sitio antes de abrir la válvula. Rinde en riesgos que cambian de posición o que no justifican el gasto de una instalación fija, y es la opción que más de una vez resuelve un patio con varios puntos de riesgo menor en lugar de uno solo grande.

Aquí está el error más caro del ramo. Elegir el monitor por el volumen del tanque, sin medir la presión real disponible en el punto de conexión, es diseñar sobre un dato que probablemente ya cambió. Años de uso, fugas menores o modificaciones en la red bajan la presión de diseño original sin que nadie lo documente.

Por eso la instalación empieza con manómetro en mano, no con el catálogo abierto. Se mide la presión real, se calcula el alcance efectivo desde la posición propuesta y se confirma si esa posición cubre todo el riesgo o si hace falta una segunda para cerrar el anillo. El resultado casi nunca es el modelo más grande del catálogo. Es el modelo que la red del sitio puede sostener de verdad.

El anillo, el viento y el agente correcto

Un anillo de monitores no es simplemente “varios monitores cerca del tanque”. Es un cálculo de posiciones que cubre el riesgo completo desde ángulos distintos, considerando hacia dónde sopla el viento dominante del sitio, porque el chorro se desvía con el aire real y no con el plano en el que se diseñó.

Si el riesgo incluye hidrocarburos, además hay que decidir el agente. Agua sola dispersa un derrame de líquido inflamable en lugar de sofocarlo; ahí el monitor necesita capacidad de proporcionar espuma con el equipo correcto, no un accesorio agregado después. Ese diagnóstico es justo lo que resuelve la asesoría técnica y diagnóstico de riesgo antes de decidir qué monitor entra al patio, y suele ir de la mano con la instalación de sistemas contra incendios cuando el anillo se conecta a una red nueva.

El equipo no opera solo

Un domingo de mantenimiento programado, alguien de la planta decide probar el monitor por curiosidad. Abre la válvula a plena presión sin haber fijado el brazo, y el retroceso del chorro empuja el equipo con fuerza suficiente para desviarlo por completo. Nadie se lastimó, pero el susto deja claro algo que la instalación por sí sola no resuelve: el monitor exige que quien lo va a operar sepa fijarlo, anticipar el retroceso y cerrarlo, y esa instrucción se da antes de entregar el equipo, no el día que hace falta usarlo de verdad. Es la misma lógica que aplica al equipo para bomberos y brigadas industriales: el equipo correcto en manos de alguien que nunca lo probó rinde muy poco más que no tenerlo.

La capacidad del equipo, la distribución de la línea EXM2 y las normas citadas en esta página son información proporcionada por LGA Contra Incendios; TuSeguridad publica el dato sin auditar el proyecto de cada cliente. Antes de instalar cualquier monitor, exige la memoria técnica de presión y alcance de tu propio sitio: un cálculo genérico no reemplaza la medición real.

[ 08 — Glosario ]

Términos que vas a escuchar

Vocabulario del gremio. Saber qué significa cada término es la diferencia entre comparar propuestas y comparar precios.

Batería de anillo
Conjunto de monitores repartidos alrededor de un mismo riesgo, cada uno desde un ángulo distinto, para que el riesgo siga cubierto si un punto de conexión queda inutilizado.
Proporcionador de espuma
El dispositivo que mezcla el agente espumante con el agua en la proporción correcta. Sin él, el monitor lanza agua sola, que en riesgo de hidrocarburos dispersa el combustible.
Alcance efectivo
La distancia a la que el chorro todavía sirve para atacar el fuego. Depende de la presión disponible, del diámetro de boquilla, del ángulo de descarga y del viento del sitio.
Empuje de retroceso
La fuerza con la que el chorro empuja el monitor hacia atrás al abrir la válvula. Es la razón por la que el equipo se ancla y el brazo se fija antes de operar a plena presión.
Monitor contra incendios de uso industrial para instalación fija
Monitor contra incendios de uso industrial para instalación fija
Monitor contra incendios de uso industrial para instalación fija

Fotografía de referencia del rubro. No corresponde a instalaciones de la empresa.

[ 09 — Preguntas frecuentes ]

13

Preguntas antes de meter un monitor a tu patio

01¿Cuánto caudal entrega un monitor comparado con una manguera de brigada?

Depende del modelo y de la presión disponible, pero la diferencia es de varias veces el caudal que una persona puede sostener con una manguera. Por eso el monitor entra donde el riesgo concentrado supera lo que una brigada puede controlar manualmente.

02¿Cuántos monitores necesita un patio de tanques?

No hay un número fijo. Sale del cálculo de alcance por posición: cuántos puntos hacen falta para cubrir el tanque completo desde una distancia segura, considerando el viento dominante del sitio. Puede ser uno solo si el alcance alcanza, o un anillo de varios.

03¿Qué pasa si la presión de mi red no alcanza para el monitor que quiero instalar?

Se ajusta la selección al caudal real disponible, no al revés. Existe la opción de un monitor de baja presión diseñado para redes con menor caudal, o de reforzar la red antes de instalar. Instalar un monitor de alta demanda sobre una red que no la sostiene es un equipo que se ve bien y no funciona.

04¿Cómo sé si necesito un monitor fijo o uno portátil?

Si el riesgo está concentrado en un solo punto de alto valor, como un tanque o una esfera, el fijo suele justificarse. Si el riesgo se mueve o no justifica una instalación permanente, el portátil rinde más. La visita al sitio es la que confirma cuál aplica.

05¿Un monitor sustituye a la brigada del sitio?

No. El monitor es el equipo que amplía lo que la brigada puede hacer frente a un riesgo concentrado. Alguien tiene que operarlo, y esa capacitación forma parte de la entrega.

06¿Se puede instalar un monitor sin visitar el sitio primero?

No de forma responsable. El alcance, la presión y el anclaje dependen de datos que solo se obtienen en sitio. Una cotización sin visita está adivinando esos tres números.

07¿Qué diferencia hay entre un monitor de agua y uno de agua-espuma?

El de agua-espuma incorpora un proporcionador que mezcla el agente espumante con el agua en la proporción correcta. Es obligado cuando el riesgo incluye hidrocarburos, porque el agua sola no sofoca ese tipo de fuego.

08¿Cuánto dura la instalación de un monitor fijo?

Varía según si la red ya tiene el punto de conexión con la presión adecuada o si hace falta reforzarla. El levantamiento inicial define ese alcance antes de dar una fecha.

09¿Qué mantenimiento requiere un monitor industrial?

Inspección periódica de válvulas, empaques y anclaje, y prueba de funcionamiento a presión real con frecuencia definida. Un monitor que no se prueba puede fallar exactamente el día que se necesita.

10¿El monitor de control remoto sirve para cualquier riesgo?

Se justifica cuando acercarse al punto de descarga implica exposición directa al fuego, típico en zonas de proceso con riesgo alto. En riesgos menores, el costo adicional no siempre se justifica frente a un monitor fijo convencional.

11¿Puedo tener monitores fijos y portátiles en el mismo patio?

Sí, es común. Los fijos cubren el anillo permanente alrededor del riesgo mayor, y los portátiles se guardan para reubicar según dónde se presente el conato en el resto del patio.

12¿En qué parte de Querétaro instalan monitores industriales?

Atendemos plantas y patios en Santiago de Querétaro, El Marqués, Corregidora y San Juan del Río, que concentran el corredor industrial del estado.

13¿Qué pasa si el monitor no se ancla correctamente?

El empuje del chorro lo desplaza al abrir la válvula, y un monitor que se mueve deja de apuntar donde hacía falta justo cuando se está usando. El anclaje se calcula para la presión de operación real, no para la presión mínima.
